Sebagai pemasok unit penanganan udara DX (ekspansi langsung), saya sering ditanya tentang aspek teknis produk kami. Salah satu pertanyaan yang paling umum adalah bagaimana kondensor dalam unit penanganan udara DX melepaskan panas. Dalam posting blog ini, saya akan mempelajari ilmu di balik proses ini, menjelaskan mekanisme dan komponen utama yang terlibat.
Memahami dasar -dasar unit penanganan udara DX
Sebelum kita menyelami proses pelepasan panas kondensor, penting untuk memahami keseluruhan fungsi unit penanganan udara DX. Unit -unit ini dirancang untuk mengontrol suhu, kelembaban, dan kualitas udara ruang. Mereka bekerja dengan secara langsung memperluas refrigeran di kumparan evaporator, yang mendingin dan menghilangkan udara yang masuk.
Komponen utama unit penanganan udara DX termasuk kompresor, evaporator, kondensor, dan katup ekspansi. Kompresor menekan refrigeran, meningkatkan suhu dan tekanannya. Refrigeran tekanan tinggi kemudian mengalir ke kondensor, di mana panas perlu dilepaskan.
Peran kondensor
Kondensor adalah bagian penting dari siklus pendingin unit penanganan udara DX. Fungsi utamanya adalah mentransfer panas yang diserap oleh refrigeran di evaporator ke lingkungan eksternal. Ini dicapai melalui kombinasi proses fisik dan desain kondensor itu sendiri.
Mekanisme perpindahan panas
Ada tiga mekanisme perpindahan panas utama yang dimainkan di kondensor: konduksi, konveksi, dan radiasi.
Konduksi:Konduksi adalah transfer panas melalui bahan padat. Di kondensor, refrigeran mengalir melalui serangkaian tabung yang terbuat dari bahan yang sangat konduktif, biasanya tembaga atau aluminium. Saat refrigeran panas melewati tabung ini, panas dilakukan dari refrigeran ke dinding tabung.
Konveksi:Konveksi adalah transfer panas melalui pergerakan cairan (baik gas atau cairan). Di kondensor, udara diterbangkan di luar tabung. Udara menyerap panas dari dinding tabung dan membawanya pergi. Ini dikenal sebagai konveksi paksa karena kipas digunakan untuk menggerakkan udara. Pergerakan udara menciptakan aliran udara dingin yang terus menerus ke permukaan kondensor, memfasilitasi perpindahan panas yang efisien.
Radiasi:Meskipun radiasi memainkan peran yang relatif kecil dibandingkan dengan konduksi dan konveksi pada sebagian besar kondensor, ia masih berkontribusi pada perpindahan panas secara keseluruhan. Semua objek dengan suhu di atas nol absolut memancarkan radiasi termal. Tabung kondensor, yang berada pada suhu lebih tinggi dari lingkungan sekitarnya, memancarkan radiasi inframerah, mentransfer sedikit panas ke sekitarnya.
Desain kondensor
Desain kondensor juga secara signifikan memengaruhi efisiensi panas - pelepasan. Ada dua jenis kondensor umum yang digunakan dalam unit penanganan udara DX: kondensor udara - pendingin dan kondensor yang didinginkan air.
Udara - kondensor yang didinginkan:Ini adalah kondensor yang paling umum digunakan di unit penanganan udara DX, terutama dalam aplikasi yang lebih kecil. AIR - Kondensor yang didinginkan terdiri dari kumparan tabung refrigeran dengan sirip yang melekat pada bagian luar tabung. Sirip meningkatkan luas permukaan yang tersedia untuk perpindahan panas, meningkatkan proses konveksi. Kipas digunakan untuk meniup udara di atas sirip dan tabung, membawa panas.
Air - Kondensor Dingin:Air - Kondensor yang didinginkan menggunakan air sebagai media pendingin, bukan udara. Mereka biasanya lebih efisien daripada kondensor yang didinginkan udara, terutama dalam aplikasi skala besar. Dalam kondensor yang didinginkan air, air mengalir melalui set tabung atau saluran terpisah yang berdekatan dengan tabung refrigeran. Panas ditransfer dari refrigeran ke air, dan air yang dipanaskan kemudian dipompa dan didinginkan di menara pendingin atau perangkat penolakan panas lainnya.
Siklus pendingin dan pelepasan panas
Untuk memahami bagaimana kondensor melepaskan panas dalam konteks keseluruhan siklus pendinginan, mari kita ambil langkah - dengan - lihat prosesnya:
- Kompresi:Uap refrigeran rendah, tekanan rendah, suhu rendah dari evaporator memasuki kompresor. Kompresor memampatkan refrigeran, meningkatkan tekanan dan suhunya. Uap refrigeran suhu tinggi dan tinggi kemudian mengalir ke kondensor.
- Kondensasi:Ketika uap refrigeran panas memasuki kondensor, ia mulai melepaskan panas ke lingkungan eksternal melalui mekanisme perpindahan panas yang dijelaskan di atas. Saat refrigeran kehilangan panas, ia mengembun dari uap menjadi cairan. Proses kondensasi terjadi pada suhu yang relatif konstan, dikenal sebagai suhu kondensasi.
- Subcooling:Setelah refrigeran benar -benar kental menjadi cairan, ia terus kehilangan panas di kondensor, menyebabkan suhunya turun di bawah suhu kondensasi. Ini disebut Subcooling. Subcooling memastikan bahwa refrigeran tetap dalam keadaan cair saat mengalir melalui katup ekspansi dan ke evaporator.
- Ekspansi:Refrigeran cair yang tinggi dan tertunduk kemudian melewati katup ekspansi. Katup ekspansi mengurangi tekanan refrigeran, menyebabkannya mengembang dan menguap di evaporator, menyerap panas dari udara yang masuk.
Faktor yang mempengaruhi kinerja kondensor
Beberapa faktor dapat mempengaruhi kinerja kondensor di unit penanganan udara DX:
Suhu sekitar:Suhu lingkungan eksternal memiliki dampak signifikan pada kemampuan kondensor untuk melepaskan panas. Dalam cuaca panas, perbedaan suhu antara refrigeran dan udara di sekitarnya lebih kecil, yang mengurangi efisiensi perpindahan panas. Akibatnya, kondensor mungkin perlu bekerja lebih keras untuk melepaskan jumlah panas yang sama.
Laju aliran udara atau aliran air:Di udara - kondensor yang didinginkan, laju aliran udara di atas kumparan kondensor sangat penting untuk perpindahan panas yang efisien. Jika kipas tidak beroperasi dengan benar atau jika ada obstruksi di jalur aliran udara, laju perpindahan panas akan berkurang. Demikian pula, dalam kondensor yang didinginkan air, laju aliran air harus dipertahankan pada tingkat yang sesuai untuk memastikan perpindahan panas yang efektif.
Kondisi kumparan kondensor:Kondisi kumparan kondensor juga dapat mempengaruhi kinerja. Kotoran, debu, dan puing -puing dapat menumpuk di atas gulungan, mengurangi luas permukaan yang tersedia untuk perpindahan panas dan mengisolasi kumparan dari udara atau air di sekitarnya. Pemeliharaan rutin, termasuk membersihkan gulungan, sangat penting untuk menjaga kondensor tetap beroperasi secara efisien.
Aplikasi unit penanganan udara DX

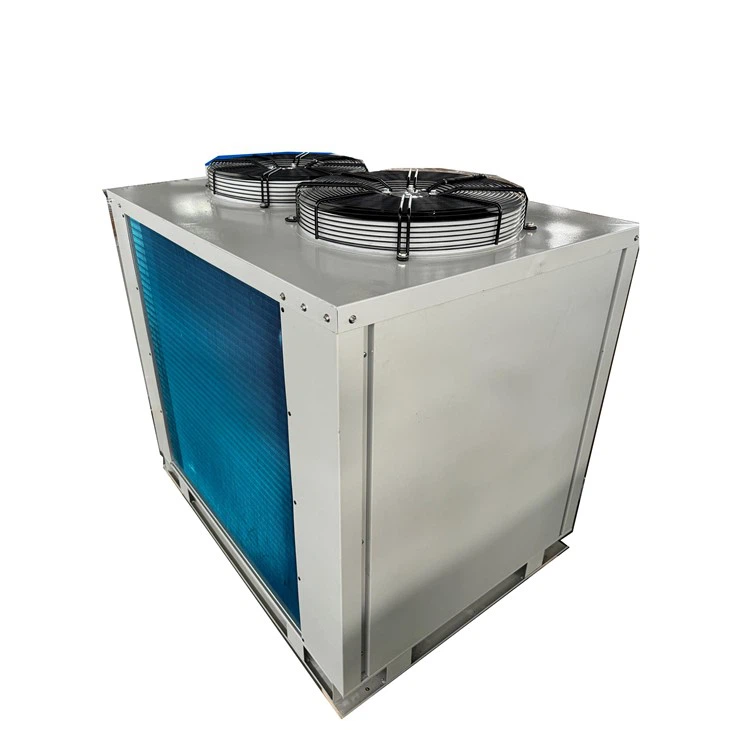

Unit penanganan udara DX dengan kondensor yang efisien digunakan dalam berbagai aplikasi. Untuk instalasi atap,Unit HVAC atapMemberikan solusi penghematan yang nyaman dan ruang untuk bangunan komersial. Konfigurasi vertikal, sepertiUnit Penanganan Udara Vertikal, sangat ideal untuk instalasi di mana ruang terbatas secara vertikal. Unit horizontal sukaUnit penanganan udara horizontalsering digunakan di ruang komersial yang lebih besar dengan lebih banyak ruang lantai yang tersedia.
Kesimpulan
Sebagai kesimpulan, kondensor dalam unit penanganan udara DX memainkan peran penting dalam siklus pendingin dengan melepaskan panas yang diserap oleh refrigeran dalam evaporator. Melalui kombinasi mekanisme perpindahan panas, desain yang tepat, dan siklus pendingin secara keseluruhan, kondensor memastikan bahwa unit dapat secara efektif mendinginkan dan mengurangi udara dalam suatu ruang.
Jika Anda berada di pasar untuk unit penanganan udara DX berkualitas tinggi, kami memiliki berbagai macam produk untuk memenuhi kebutuhan Anda. Apakah Anda membutuhkanUnit HVAC atap,Unit Penanganan Udara Vertikal, atauUnit penanganan udara horizontal, tim kami yang berpengalaman dapat membantu Anda menemukan solusi yang tepat. Hubungi kami hari ini untuk memulai diskusi tentang persyaratan spesifik Anda dan untuk mengeksplorasi bagaimana unit penanganan udara DX kami dapat meningkatkan kenyamanan dan efisiensi ruang Anda.
Referensi
- Buku Pegangan Pendingin Ashrae. Masyarakat Amerika pemanasan, pendingin, dan insinyur pengkondisian udara.
- Stoecker, WF, & Jones, JW (1982). Pendingin dan AC. McGraw - Hill.
- Cengel, Ya, & Boles, MA (2015). Termodinamika: Pendekatan Teknik. McGraw - Pendidikan Bukit.
