Ikhtisar Produk
Pendingin pompa panas modular berpendingin udara-kecepatan tetap AIRKO menggunakan air sebagai media transfer-energi dan udara luar ruangan sebagai sumber pendinginan dan pemanas. Saat dihubungkan ke unit koil kipas, unit penanganan udara, atau peralatan pengolahan udara kemasan, sistem ini membentuk sistem pendingin udara hidronik lengkap untuk pendinginan musim panas dan pemanasan musim dingin.
Unit ini memadukan zat pendingin R410A, kompresor gulir kedap udara yang andal, penukar panas-efisiensi tinggi, dan kontrol katup ekspansi-elektronik yang presisi. Ini dirancang untuk pengoperasian yang efisien, kemampuan beradaptasi terhadap iklim yang luas, dan suhu air keluar yang stabil.
Tersedia dua modul dasar: 65 kW dan 130 kW. Hingga 16 modul dapat dihubungkan secara paralel, sehingga menghasilkan total kapasitas sistem yang fleksibel dari 65 kW hingga 2.080 kW. Pendekatan modular ini mendukung investasi bertahap, perluasan di masa depan, efisiensi sebagian muatan, dan pemeliharaan yang lebih mudah.
|  |
| Modul Dasar AKQWRF65M/SN11-H - 65 kW | Modul Dasar AKQWRF130M/SN11-H - 130 kW |
Aplikasi dan Manfaat Sistem
|
|
| Pusat Transportasi dan Gedung Umum Besar | Kompleks Komersial dan-Interior Kelas Atas |
Pendingin ini cocok untuk-proyek pembangunan dan retrofit baru yang mengutamakan kenyamanan pemasangan, kebisingan rendah, pemanasan musim dingin yang dapat diandalkan, dan perluasan kapasitas yang fleksibel. Karena sistem ini menolak atau menyerap panas secara langsung melalui udara luar, maka tidak diperlukan menara pendingin.
· Hotel, restoran, dan apartemen berlayanan
· Gedung perkantoran dan kompleks komersial
· Pusat perbelanjaan, supermarket dan teater
· Rumah sakit, sekolah dan laboratorium
· Pabrik, bengkel dan fasilitas industri
· Bandara, stasiun kereta api dan pusat transportasi
Kenyamanan Hidronik:Pendingin udara-berbasis air memberikan aliran udara yang lembut, volume udara yang besar, dan suhu dalam ruangan yang lebih seragam. Dibandingkan dengan banyak sistem-ekspansi langsung, sistem ini dapat mengurangi dehumidifikasi berlebihan dan meningkatkan kenyamanan di ruangan yang ditempati.
Desain Keseluruhan dan Jangkauan Operasi
| Kabinet Praktis dan Desain Layanan Kabinet ini mengintegrasikan partisi pusat dan pengaturan-penukar panas independen untuk pengaturan kapasitas yang lebih lancar dan peningkatan keandalan sistem.
Panel akses ergonomis,{0}}kolom struktural berkekuatan tinggi, kantong forklift khusus, dan lubang pengangkat menyederhanakan pengangkutan, pemasangan, dan pemeliharaan.
· Kabinet yang sepenuhnya tertutup dan aliran udara yang dioptimalkan untuk tingkat suara yang lebih rendah
· Roda kipas berdiameter besar-900 mm
· Desain kabinet yang lebih tinggi untuk mengurangi-kebutuhan ruang lantai
|
Komponen Inti-Efisiensi Tinggi
| Kompresor Gulir Hermetik Kompresor gulir kedap udara menggunakan segel gulir mengambang untuk mengurangi gesekan, hambatan, dan keausan. Ruang-tekanan rendah meningkatkan pendinginan motor, sementara saluran masuk hisap tinggi membantu mengurangi-risiko slugging cairan.
Katup periksa pelepasan membantu mencegah aliran balik zat pendingin. Perlindungan motor terintegrasi mendukung perlindungan panas berlebih, kelebihan beban,-kehilangan fase, dan-fase terbalik.
· Keandalan tinggi dalam kondisi suhu dan tekanan yang berubah-ubah
· Getaran rendah dan suara pengoperasian rendah
· Umur panjang dan kinerja stabil
|
Energi-Operasi yang Efisien Modul 65 kW dan 130 kW mencapai nilai COP pendinginan nominal masing-masing sebesar 3,33 dan 3,32. Brosur tersebut membandingkan angka-angka ini dengan unit modular konvensional yang diberi nilai 3,19.
IPLV(C) yang dinyatakan adalah 3,90 untuk model 65 kW dan 3,95 untuk model 130 kW.
|
|
Sistem Pertukaran Panas-Efisiensi Tinggi
|
|
| Penukar Panas Samping-Udara Berbentuk U | Shell-dan-Air Tabung-Penukar Panas Samping |
Udara-Penukar Panas Samping:Simulasi CFD digunakan untuk mengoptimalkan jarak-tabung tembaga, geometri sirip, dan distribusi aliran udara. Tabung tembaga beralur internal dan sirip hidrofilik meningkatkan perpindahan panas, mendukung pendinginan yang efisien, dan membantu menghasilkan pencairan es yang lebih bersih selama pengoperasian musim dingin.
Air-Penukar Panas Samping:Desain-cangkang penyekat-dan-tabung heliks mendorong pertukaran panas yang lebih penuh. Menurut brosur sumber, efisiensi-perpindahan panas 15% lebih tinggi dibandingkan desain-dan-tabung konvensional. Aliran air yang melengkung mengurangi zona mati dan membantu membatasi akumulasi kerak.
Brosur sumber menyatakan bahwa sistem-penukar panas yang lengkap meningkatkan efisiensi-perpindahan panas sekitar 12% dibandingkan dengan generasi sebelumnya.
Kipas Besar dan Kontrol Refrigeran Presisi
|
|
| Kipas Aksial Berdiameter Besar-900 mm | CFD-Bilah Kipas yang Dioptimalkan |
Roda kipas 900 mm meningkatkan volume sirkulasi udara. Pengoptimalan CFD meningkatkan pengaturan aliran udara, mengurangi resirkulasi, dan menurunkan kebisingan aerodinamis. Motor rotor-eksternal dirancang untuk efisiensi tinggi, pembangkitan panas rendah, pengoperasian stabil, dan masa pakai lama.
Kontrol katup ekspansi elektronik 500-langkah
Katup ekspansi elektronik mengatur aliran zat pendingin secara akurat dalam kondisi suhu sekitar dan air yang berubah-ubah. Ini memberikan rentang penyesuaian yang luas, respons cepat, dan presisi kontrol tinggi untuk menjaga operasi sistem tetap stabil.
Variabel Cerdas-Siklus Pencairan Es
Sensor-presisi tinggi memantau kondisi pengoperasian dan pembentukan embun beku. Pengontrol mengubah interval pencairan es dan durasi pencairan es sesuai dengan kondisi kelembapan dan embun beku aktual, membantu mengurangi fluktuasi suhu-air dan mempertahankan keluaran pemanasan yang lebih stabil.
Kelembaban Tinggi Pencairan es segera ketika embun beku terbentuk dengan cepat
| Kelembaban Rendah Interval yang lebih panjang dan lebih sedikit siklus yang tidak diperlukan
| Rotasi Sirkuit Pencairan es Sirkuit A dan Sirkuit B dilakukan secara bergantian
|
Rotasi Modul Modul paralel dicairkan secara bertahap
| Pemanasan Stabil Sirkuit lain terus beroperasi
| Fluktuasi Lebih Rendah Mengurangi-variasi suhu air yang keluar
|
Desain Modular dan Jejak Kompak

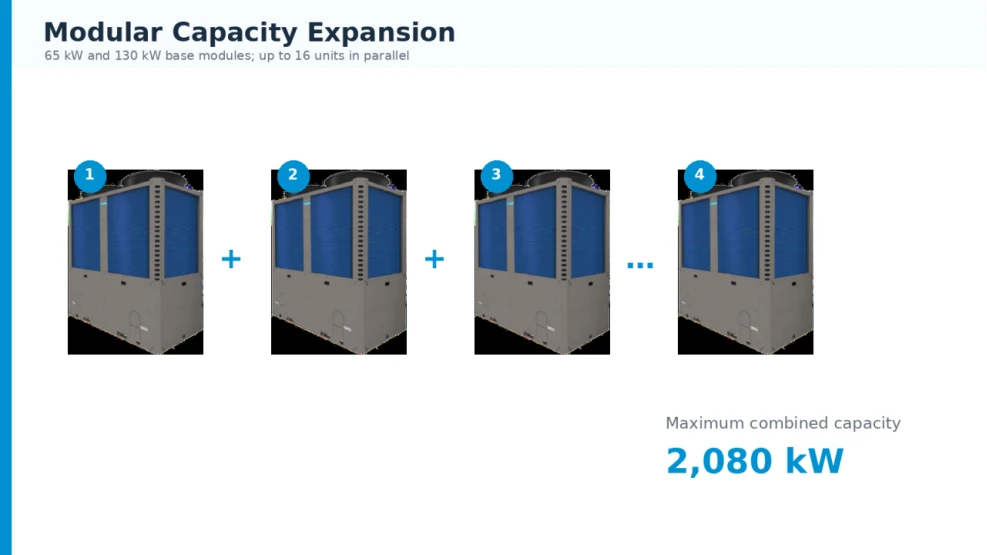

Modul dasar 65 kW dan 130 kW dapat digabungkan secara bebas. Hingga 16 unit dapat dihubungkan secara paralel, menyediakan total kapasitas sistem berkisar dari 65 kW hingga 2.080 kW.
Penukar panas berbentuk U-dan kabinet yang lebih tinggi mengurangi luas tanah yang dibutuhkan. Untuk modul 130 kW, brosur sumber menyatakan bahwa-jejak modul tunggal kira-kira 29% lebih kecil dibandingkan desain pendingin modular konvensional.
Rotasi, Cadangan dan Penyesuaian Kapasitas
| Jam Operasional dan Operasi Cadangan yang Seimbang Pada beban sebagian, pengontrol memprioritaskan sirkuit atau modul dengan akumulasi waktu-tidak aktif terlama. Jam pengoperasian didistribusikan secara lebih merata, sehingga membantu memperpanjang masa pakai sistem secara keseluruhan.
Susunan-sistem ganda, multi-modul menyediakan operasi pencadangan. Jika satu sirkuit atau satu modul mengalami gangguan, sirkuit dan modul lainnya dapat terus beroperasi.
|
Kontrol Cerdas dan Keterkaitan Sistem
| Kontrol Multi-Modul Terpusat Satu pengontrol berkabel dapat mengelola 1 hingga 16 modul paralel dan menampilkan status pengoperasian-waktu nyata. Mikroprosesor melakukan kontrol otomatis, pemantauan, diagnosis kesalahan, dan penyesuaian kapasitas terkoordinasi.
· Mulai ulang otomatis dan-operasi memori status setelah listrik mati
· Fungsi mulai dan berhenti berbasis pengatur waktu
· Tingkat kata sandi Pengguna, Layanan, dan Pabrik
· Hubungan sumber-pompa air,-kontak dan panas tambahan-kering
|
Spesifikasi Teknis
| Model | Satuan | AKQWRF65M/SN11-H | AKQWRF130M/SN11-H |
| Kapasitas pendinginan | kW
| 65
| 130
|
| Kapasitas pemanasan | kW
| 72
| 143
|
| IPLV(C) | W/W
| 3.90
| 3.95
|
| Daya masukan pendingin | kW
| 19.52
| 39.16
|
| Pendinginan polisi | W/W
| 3.33
| 3.32
|
| Arus pendingin | A
| 36.50
| 74.55
|
| Daya masukan pemanas | kW
| 20.60
| 41.00
|
| Pemanasan polisi | W/W
| 3.50
| 3.49
|
| Arus pemanasan | A
| 38.30
| 76.47
|
| Daya masukan maksimum | kW
| 29.7
| 59.5
|
| Arus operasi maksimum | A
| 54.5
| 109
|
| Catu daya | -
| 380V, 3N~, 50Hz
| 380V, 3N~, 50Hz
|
| Kuantitas kompresor | buah
| 1
| 2
|
| Pendingin | -
| R410A
| R410A
|
| Biaya pendingin | kg
| 8.5
| 8.0 × 2
|
| Laju aliran air | m³/h
| 11.2
| 22.4
|
| Penurunan tekanan air | kPa
| 48
| 60
|
| Tekanan samping air-maksimum | MPa
| 1.0
| 1.0
|
| Sambungan air | mm
| flensa DN65
| Flensa DN80
|
| Penukar panas-sisi air | -
| Cangkang-dan-tabung
| Cangkang-dan-tabung
|
| Laju aliran udara | m³/h
| 28,000
| 49,000
|
| Kuantitas kipas | buah
| 2
| 2
|
| Penukar panas-sisi udara | -
| Tabung tembaga bersirip
| Tabung tembaga bersirip
|
| Dimensi keseluruhan (L × D × T) | mm
| 1995 × 960 × 1890
| 2200 × 1120 × 2370
|
| Dimensi pengepakan (L × D × T) | mm
| 2050 × 980 × 2030
| 2300 × 1180 × 2500
|
| Berat bersih | kg
| 530
| 890
|
| Berat operasi | kg
| 573
| 952
|
| Tingkat suara pengoperasian | dB(A)
| 63
| 68
|
| Jangkauan pengoperasian sekitar | derajat
| Pendinginan 15 hingga 48; Pemanasan -15 hingga 24
| Pendinginan 15 hingga 48; Pemanasan -15 hingga 24
|
| Meninggalkan kisaran suhu air | derajat
| Pendinginan 5 hingga 17; Pemanasan 30 hingga 50
| Pendinginan 5 hingga 17; Pemanasan 30 hingga 50
|
Kondisi pendinginan nominal: Suhu bola masuk-udara kering-luar ruangan 35 derajat , suhu keluar air dingin-suhu keluar 7 derajat , dan laju aliran air 0,172 m³/(h·kW).
Kondisi pemanasan nominal: Suhu bola-udara kering-/basah-masuk di luar ruangan 7/6 derajat , suhu-keluar air panas 45 derajat , dan laju aliran air 0,172 m³/(h·kW).
Spesifikasi produk dapat direvisi seiring dengan peningkatan peralatan. Pengajuan proyek dan papan nama unit yang dikonfirmasi akan diutamakan.
Modul 65 kW - Gabungan-Kinerja Sistem
| Model | Jumlah modul | AKQWRF65M/SN11-H | |||||||
| Parameter | Satuan | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Kapasitas pendinginan | kW
| 65
| 130
| 195
| 260
| 325
| 390
| 455
| 520
|
| Kapasitas pemanasan | kW
| 72
| 144
| 216
| 288
| 360
| 432
| 504
| 576
|
| Daya masukan pendingin | kW
| 19.52
| 39.04
| 58.56
| 78.08
| 97.60
| 117.12
| 136.64
| 156.16
|
| Arus pendingin | A
| 36.5
| 73.0
| 109.5
| 146.0
| 182.5
| 219.0
| 255.5
| 292.0
|
| Daya masukan pemanas | kW
| 20.6
| 41.2
| 61.8
| 82.4
| 103.0
| 123.6
| 144.2
| 164.8
|
| Arus pemanasan | A
| 38.3
| 76.6
| 114.9
| 153.2
| 191.5
| 229.8
| 268.1
| 306.4
|
| Daya masukan maksimum | kW
| 30.1
| 60.2
| 90.3
| 120.4
| 150.5
| 180.6
| 210.7
| 240.8
|
| Arus operasi maksimum | A
| 55
| 110
| 165
| 220
| 275
| 330
| 385
| 440
|
| Kuantitas kompresor | buah
| 1
| 2
| 3
| 4
| 5
| 6
| 7
| 8
|
| Biaya pendingin | kg
| 8.5×1
| 8.5×2
| 8.5×3
| 8.5×4
| 8.5×5
| 8.5×6
| 8.5×7
| 8.5×8
|
| Laju aliran air | m³/h
| 11.2
| 22.4
| 33.6
| 44.8
| 56
| 67.2
| 78.4
| 89.6
|
| Penurunan tekanan air | kPa
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| Tekanan air maksimum | MPa
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Sambungan air utama | mm
| DN65
| DN65
| DN80
| DN100
| DN100
| DN125
| DN125
| DN150
|
| Kuantitas kipas | buah
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Berat bersih | kg
| 530
| 1060
| 1590
| 2120
| 2650
| 3180
| 3710
| 4240
|
| Berat operasi | kg
| 573
| 1146
| 1719
| 2292
| 2865
| 3438
| 4011
| 4584
|
Item umum: catu daya 380 V 3N~50 Hz; pendingin R410A; sambungan air bergelang; penukar panas sisi-dan-air tabung-; penukar panas sisi -tabung udara-bersirip.
Modul 65 kW - Gabungan-Kinerja Sistem
| Model | Jumlah modul | AKQWRF65M/SN11-H | |||||||
| Parameter | Satuan | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Kapasitas pendinginan | kW
| 585
| 650
| 715
| 780
| 845
| 910
| 975
| 1040
|
| Kapasitas pemanasan | kW
| 648
| 720
| 792
| 864
| 936
| 1008
| 1080
| 1152
|
| Daya masukan pendingin | kW
| 175.68
| 195.20
| 214.72
| 234.24
| 253.76
| 273.28
| 292.80
| 312.32
|
| Arus pendingin | A
| 328.5
| 365.0
| 401.5
| 438.0
| 474.5
| 511.0
| 547.5
| 584.0
|
| Daya masukan pemanas | kW
| 185.4
| 206.0
| 226.6
| 247.2
| 267.8
| 288.4
| 309.0
| 329.6
|
| Arus pemanasan | A
| 344.7
| 383.0
| 421.3
| 459.6
| 497.9
| 536.2
| 574.5
| 612.8
|
| Daya masukan maksimum | kW
| 270.9
| 301.0
| 331.1
| 361.2
| 391.3
| 421.4
| 451.5
| 481.6
|
| Arus operasi maksimum | A
| 495
| 550
| 605
| 660
| 715
| 770
| 825
| 880
|
| Kuantitas kompresor | buah
| 9
| 10
| 11
| 12
| 13
| 14
| 15
| 16
|
| Biaya pendingin | kg
| 8.5×9
| 8.5×10
| 8.5×11
| 8.5×12
| 8.5×13
| 8.5×14
| 8.5×15
| 8.5×16
|
| Laju aliran air | m³/h
| 100.8
| 112
| 123.2
| 134.4
| 145.6
| 156.8
| 168
| 179.2
|
| Penurunan tekanan air | kPa
| 48
| 48
| 48
| 48
| 48
| 48
| 48
| 48
|
| Tekanan air maksimum | MPa
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Sambungan air utama | mm
| DN150
| DN150
| DN150
| DN200
| DN200
| DN200
| DN200
| DN200
|
| Kuantitas kipas | buah
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Berat bersih | kg
| 4770
| 5300
| 5830
| 6360
| 6890
| 7420
| 7950
| 8480
|
| Berat operasi | kg
| 5157
| 5730
| 6303
| 6876
| 7449
| 8022
| 8595
| 9168
|
Nilai didasarkan pada perkalian data modul dan ukuran koneksi yang ditampilkan dalam tabel sumber. Seleksi tugas akhir harus dikonfirmasi oleh AIRKO.
Modul 130 kW - Gabungan-Kinerja Sistem
| Model | Jumlah modul | AKQWRF130M/SN11-H | |||||||
| Parameter | Satuan | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Kapasitas pendinginan | kW
| 130
| 260
| 390
| 520
| 650
| 780
| 910
| 1040
|
| Kapasitas pemanasan | kW
| 143
| 286
| 429
| 572
| 715
| 858
| 1001
| 1144
|
| Daya masukan pendingin | kW
| 39.16
| 78.32
| 117.48
| 156.64
| 195.80
| 234.96
| 274.12
| 313.28
|
| Arus pendingin | A
| 74.5
| 149.1
| 223.6
| 298.2
| 372.8
| 447.3
| 521.9
| 596.4
|
| Daya masukan pemanas | kW
| 41.0
| 82.0
| 123.0
| 164.0
| 205.0
| 246.0
| 287.0
| 328.0
|
| Arus pemanasan | A
| 76.5
| 152.9
| 229.4
| 305.9
| 382.4
| 458.8
| 535.3
| 611.8
|
| Daya masukan maksimum | kW
| 60.2
| 120.4
| 180.6
| 240.8
| 301.0
| 361.2
| 421.4
| 481.6
|
| Arus operasi maksimum | A
| 110
| 220
| 330
| 440
| 550
| 660
| 770
| 880
|
| Kuantitas kompresor | buah
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Biaya pendingin | kg
| 8×2
| 8×4
| 8×6
| 8×8
| 8×10
| 8×12
| 8×14
| 8×16
|
| Laju aliran air | m³/h
| 22.4
| 44.8
| 67.2
| 89.6
| 112
| 134.4
| 156.8
| 179.2
|
| Penurunan tekanan air | kPa
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| Tekanan air maksimum | MPa
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Sambungan air utama | mm
| DN65
| DN100
| DN125
| DN150
| DN150
| DN200
| DN200
| DN200
|
| Kuantitas kipas | buah
| 2
| 4
| 6
| 8
| 10
| 12
| 14
| 16
|
| Berat bersih | kg
| 890
| 1780
| 2670
| 3560
| 4450
| 5340
| 6230
| 7120
|
| Berat operasi | kg
| 952
| 1904
| 2856
| 3808
| 4760
| 5712
| 6664
| 7616
|
Item umum: catu daya 380 V 3N~50 Hz; pendingin R410A; sambungan air bergelang; penukar panas sisi-dan-air tabung-; penukar panas sisi -tabung udara-bersirip.
Modul 130 kW - Gabungan-Kinerja Sistem
| Model | Jumlah modul | AKQWRF130M/SN11-H | |||||||
| Parameter | Satuan | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Kapasitas pendinginan | kW
| 1170
| 1300
| 1430
| 1560
| 1690
| 1820
| 1950
| 2080
|
| Kapasitas pemanasan | kW
| 1287
| 1430
| 1573
| 1716
| 1859
| 2002
| 2145
| 2288
|
| Daya masukan pendingin | kW
| 352.44
| 391.60
| 430.76
| 469.92
| 509.08
| 548.24
| 587.40
| 626.56
|
| Arus pendingin | A
| 670.9
| 745.5
| 820.0
| 894.6
| 969.1
| 1043.7
| 1118.2
| 1192.8
|
| Daya masukan pemanas | kW
| 369.0
| 410.0
| 451.0
| 492.0
| 533.0
| 574.0
| 615.0
| 656.0
|
| Arus pemanasan | A
| 688.2
| 764.7
| 841.2
| 917.6
| 994.1
| 1070.6
| 1147.0
| 1223.5
|
| Daya masukan maksimum | kW
| 541.8
| 602.0
| 662.2
| 722.4
| 782.6
| 842.8
| 903.0
| 963.2
|
| Arus operasi maksimum | A
| 990
| 1100
| 1210
| 1320
| 1430
| 1540
| 1650
| 1760
|
| Kuantitas kompresor | buah
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Biaya pendingin | kg
| 8×18
| 8×20
| 8×22
| 8×24
| 8×26
| 8×28
| 8×30
| 8×32
|
| Laju aliran air | m³/h
| 201.6
| 224
| 246.4
| 268.8
| 291.2
| 313.6
| 336
| 358.4
|
| Penurunan tekanan air | kPa
| 60
| 60
| 60
| 60
| 60
| 60
| 60
| 60
|
| Tekanan air maksimum | MPa
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
| 1.0
|
| Sambungan air utama | mm
| DN200
| DN200
| DN250
| DN250
| DN250
| DN250
| DN250
| DN250
|
| Kuantitas kipas | buah
| 18
| 20
| 22
| 24
| 26
| 28
| 30
| 32
|
| Berat bersih | kg
| 8010
| 8900
| 9790
| 10680
| 11570
| 12460
| 13350
| 14240
|
| Berat operasi | kg
| 8568
| 9520
| 10472
| 11424
| 12376
| 13328
| 14280
| 15232
|
Nilai didasarkan pada perkalian data modul dan ukuran koneksi yang ditampilkan dalam tabel sumber. Seleksi tugas akhir harus dikonfirmasi oleh AIRKO.
Deskripsi Produk
Faktor Koreksi Kapasitas Pendinginan
| Meninggalkan suhu air (derajat) | Suhu sekitar (derajat) | ||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
| 5 | 1.08
| 1.04
| 1.00
| 0.96
| 0.92
| 0.88
| 0.82
|
| 6 | 1.10
| 1.07
| 1.04
| 0.99
| 0.96
| 0.90
| 0.84
|
| 7 | 1.14
| 1.11
| 1.08
| 1.05
| 1.00
| 0.93
| 0.86
|
| 8 | 1.18
| 1.15
| 1.12
| 1.09
| 1.04
| 0.96
| 0.88
|
| 9 | 1.22
| 1.19
| 1.16
| 1.13
| 1.08
| 0.99
| 0.90
|
| 10 | 1.26
| 1.23
| 1.20
| 1.16
| 1.12
| 1.02
| 0.92
|
| 11 | 1.30
| 1.27
| 1.24
| 1.19
| 1.16
| 1.05
| 0.94
|
| 12 | 1.34
| 1.31
| 1.28
| 1.25
| 1.20
| 1.08
| 0.96
|
| 13 | 1.38
| 1.35
| 1.32
| 1.29
| 1.24
| 1.11
| 0.98
|
| 14 | 1.42
| 1.39
| 1.36
| 1.33
| 1.28
| 1.14
| 1.00
|
| 15 | 1.46
| 1.43
| 1.40
| 1.37
| 1.32
| 1.17
| 1.02
|
| 16 | 1.50
| 1.47
| 1.44
| 1.41
| 1.36
| 1.20
| 1.04
|
| 17 | 1.54
| 1.51
| 1.48
| 1.45
| 1.40
| 1.23
| 1.06
|
Faktor Koreksi Kapasitas Pemanasan
| Meninggalkan suhu air (derajat) | Suhu sekitar (derajat) | ||||||||
| -15 | -10 | -5 | 0 | 5 | 7 | 10 | 15 | 20 | |
| 30 | 0.53
| 0.72
| 0.80
| 0.89
| 0.99
| 1.05
| 1.10
| 1.22
| 1.29
|
| 35 | 0.56
| 0.69
| 0.78
| 0.88
| 0.98
| 1.03
| 1.09
| 1.20
| 1.28
|
| 40 | 0.53
| 0.68
| 0.76
| 0.87
| 0.97
| 1.01
| 1.08
| 1.19
| 1.27
|
| 45 | 0.51
| 0.67
| 0.75
| 0.85
| 0.96
| 1.00
| 1.07
| 1.17
| 1.25
|
| 50 | 0.48
| 0.65
| 0.73
| 0.84
| 0.95
| 0.98
| 1.05
| 1.16
| 1.24
|
Kapasitas unit aktual=kapasitas nominal × faktor koreksi yang berlaku.
Instalasi dan Pemeliharaan
| Izin Pemasangan yang Direkomendasikan Pertahankan aliran udara dan ruang servis yang cukup di sekitar setiap unit. Modul 65 kW dan 130 kW memerlukan setidaknya 1.500 mm pada arah samping yang ditentukan dan 3.000 mm pada arah G, sesuai dengan diagram pemasangan sumber.
· Gunakan pondasi pemasangan yang kuat dan rata
· Menyediakan grounding yang andal dan-perlindungan kebocoran bumi
· Jauhkan unit dari lingkungan korosif
· Pastikan jalur pembuangan dapat mengalirkan air dengan leluasa
|
· Pemasangan harus dilakukan oleh profesional HVAC yang berkualifikasi.
· Gunakan aksesori dan komponen yang dibeli secara lokal yang memenuhi persyaratan pabrikan.
· Jangan memodifikasi atau memperbaiki unit tanpa izin.
· Pastikan titik pengangkatan dan fondasi pemasangan aman.
· Gunakan personel yang berkualifikasi saat memindahkan atau memasang kembali peralatan.
· Pasang proteksi petir sesuai dengan peraturan setempat.
· Hubungkan kabel daya dengan benar dan konfirmasikan urutan fase sebelum commissioning.
Jarak Bebas Pemasangan Minimum (mm)
Mengapa Memilih AIRKO
Kualitas Produk Basis produksi modern dan pusat pengujian HVAC
| Kekuatan Penelitian dan Pengembangan Tim teknis independen dan pengembangan produk
|
Solusi yang Disesuaikan Pemilihan sistem berdasarkan kapasitas dan kondisi proyek
| Purna-Layanan Penjualan Dukungan online 24 jam dan bantuan proyek
|
AIRKO mengembangkan-peralatan pengkondisian udara dan solusi terintegrasi untuk kontrol suhu, kelembapan, dan kebersihan. Produk utama meliputi unit penanganan udara, unit koil kipas, ventilator-pemulih panas, konvektor lantai, pendingin, dan peralatan HVAC terkait.
Situs web www.airkohvac.com
| shairko@126.com
| Telepon +86 166 0186 1199
| Ada apa +86 135 2423 5353
|
Tag populer: udara-pendingin pompa panas modular berpendingin udara, produsen, pemasok, pabrik pendingin pompa panas modular berpendingin udara-
