Ringkasan

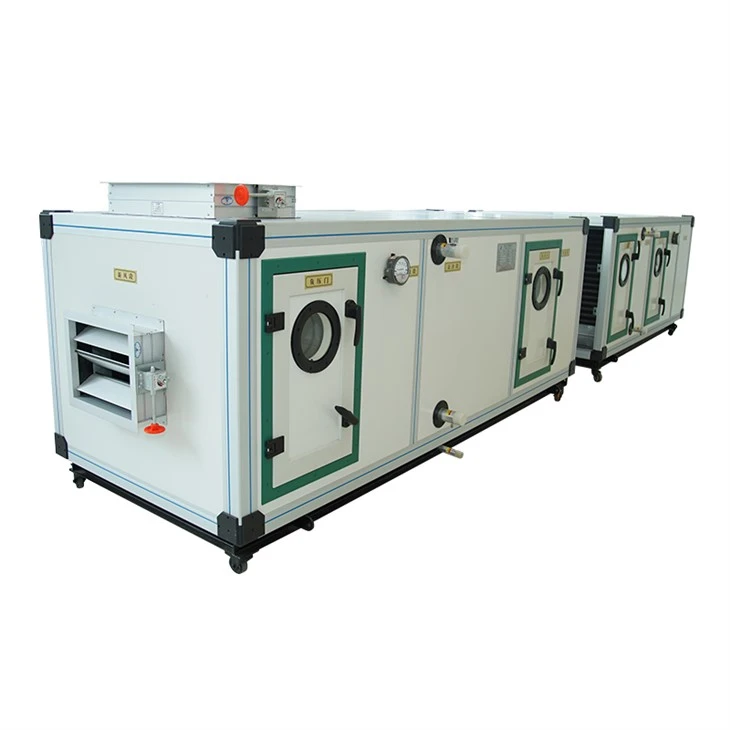

penangan udara hidronikadalah jenis sistem HVAC yang menggunakan air sebagai media untuk pemanasan atau pendinginan. Sistem beroperasi dengan beredarair panasatauair dinginMelalui kumparan atau penukar panas di penangan udara, di mana ia memanaskan atau mendinginkan udara sebelum mendistribusikannya ke dalam bangunan. Sistem hidronik dikenal karena efisiensi energi, kenyamanan, dan kemampuannya untuk memberikan kontrol suhu yang tepat.

Penangan udara hidronik umumnya digunakankomersial, industri, Danperumahanbangunan, khususnya dalam situasi di mana aboiler terpusatatausistem chillerada di tempat.

Parameter

Dingining, volume air, tahan air

Kondisi Pendinginan: Suhu Bola Gerak Kering Udara Besar 27 derajat, suhu bola basah 19,5 derajat, suhu air saluran masuk 7 derajat, suhu air outlet 12 derajat

Pola	Pipa dua baris			Pipa empat baris			Pipa enam baris			Pipa delapan baris
Pola	pendinginan(KW	Volume Air(m³/h)	Resistensi air (KPA)	pendinginan(KW)	Volume Air (m h)	Resistensi air (KPA)	pendinginan(KW)	Volume Air (m³/h)	Resistensi air (KPA)	pendinginan (KW	Volume Air (m³/h)	Resistensi air(KPA)
Zk -05	18.8	3.23	10.1	29.4	5.01	9.76	37.8	6.49	16.99	45.7	7.85	10.44
Zk -10	34.7	5.89	10.5	58.6	10.35	11.65	75.4	12.96	10.08	91.2	15.70	12.82
Zk -15	53.4	9.16	9.8	87.9	15.08	7.21	113.1	19.5	12.11	136.8	23.52	15.12
Zk -20	70.6	12.14	9.8	117.3	20.16	8.25	150.8	26.21	14.07	182.4	31.96	17.48
Zk -25	92.9	15.83	11.6	146.1	25.12	10.24	188.1	33.90	11.77	227.5	39.11	14.76
Zk -30	113.6	19.2	11.8	175.2	30.12	11.16	225.6	38.90	13.10	273.4	47.00	16.28
Zk -40	144.4	24.82	12.4	232.8	40.03	12.93	300.2	51.61	15.73	362.2	62.27	19.20
Zk -50	180.5	30.61	10.4	292.3	50.25	7.47	375.3	64.52	17.00	435.80	74.93	15.70
Zk -60	216.6	37.24	9.4	349.2	60.04	7.47	450.3	77.42	17.00	544.80	93.67	15.70
Zk -80	287.2	49.1	9.1	464.6	79.88	8.5	598.4	102.89	19.5	724.8	124.62	17.9
Zk -100	357.0	61.38	9.5	578.2	99.41	8.5	746.5	128.35	19.5	904.2	155.46	17.9
Zk -120	428.4	73.65	9.5	693.6	118.91	8.5	895.2	153.91	19.5	1084.8	186.51	17.9
Zk -160	591.2	101.65	11.2	921.6	158.48	10.3	1190.4	204.67	20.1	1443.2	255.93	32.4
Zk -200	740.1	127.25	12.8	1152.2	199.3	13.1	1488.1	255.86	26.4	1804.3	310.22	42.4

CATATAN: Parameter kinerja unit pada kecepatan angin sakal 2,5m/s

Faktor Koreksi Kondisi Pendinginan

Faktor Koreksi K1 untuk kapasitas pendinginan dan aliran air di bawah udara inlet dan suhu air yang berbeda

suhu udara		Suhu airderajat
Bohlam basah Suhu	Bohlam kering Suhu	5/10	6/11	7/12	8/13	9/14
17	19-27	0.83	0.76	0.67	0.62	0.57
18	20-30	0.94	1.85	0.76	0.68	0.58
19	21-31	1.07	0.97	0.88	0.79	0.71
19.5	21-33	1.15	1.06	1.00	0.86	0.78
20	22-33	1.20	1.10	1.03	0.90	0.81
21	23-36	1.34	1.24	1.14	1.03	0.93
22	24-39	1.48	1.38	1.28	1.18	1.07
23	25-42	1.63	1.53	1.43	1.32	1.22
24	26-45	1.79	1.69	1.59	1.47	1.36
25	27-48			1.75	1.64	1.53
26	28-48			1.92	1.81	1.70
27	29-48			2.09	1.98	1.87
28	30-50			2.26	2.16	2.05
29	31-52			2.40	2.32	2.2

Faktor Koreksi K3 Untuk Kapasitas Pendinginan dan Aliran Air Di Bawah Suhu Udara dan Air yang Berbagai

Kecepatan angin sakal	2.0	2.3	2.5	2.7	3.0	3.3	3.5
koefisien	0.81	0.92	1.0	1.07	1.17	1.26	1.32

Faktor Koreksi K2 untuk ketahanan air di bawah suhu udara inlet dan air yang berbeda

suhu udara		Suhu airderajat
Bohlam basah Suhu	Bohlam kering Suhu	5/10	6/11	7/12	8/13	9/14
18	20-30	0.90	0.74	0.60	0.49	0.36
19	21-31	1.13	0.95	0.77	0.65	0.54
19.5	21-33	1.35	1.15	1.00	0.78	0.63
20	22-33	1.41	1.20	1.05	0.82	0.67
21	23-36	1.72	1.49	1.27	1.06	0.86
22	24-39	2.08	1.82	1.57	1.34	1.12
23	25-42	2.48	2.20	1.93	1.66	1.14
24	26-45	2.95	2.62	2.33	2.03	1.76
25	27-48			2.78	2.46	2.16
26	28-48			3.30	2.94	2.60
27	29-48			3.80	3.50	3.12
28	30-50			4.14	4.10	3.70
29	31-52			4.14	4.10	3.70

Faktor Koreksi K4 untuk ketahanan air di bawah suhu udara inlet dan air yang berbeda

Kecepatan angin sakal	2.0	2.3	2.5	2.7	3.0	3.3	3.5
koefisien	0.9	0.96	1.0	1.04	1.1	1.16	1.2

PS: 1. Faktor koreksi di atas ditentukan berdasarkan nilai rata -rata berbagai unit. Untuk unit kecil (0 5 ~ 15), kalikan dengan 0,95; Untuk unit besar (50-200), kalikan dengan 1.08.
2. Faktor koreksi di atas adalah nilai perkiraan dan hanya untuk referensi.

Koreksi di bawah kecepatan angin yang berbeda, suhu udara masuk, dan kondisi suhu air:

Kapasitas pendinginan yang sebenarnya= Kapasitas pendinginan dari Tabel 1 × K1 × K3
Aliran air yang sebenarnya= Aliran air dari Tabel 1 × K1 × K3
Ketahanan air yang sebenarnya= Resistensi air dari Tabel 1 × K2 × K4

Contoh:Memilih yg -20 AC, kecepatan angin koil pendingin adalah 2,5 m/s. Menurut Tabel 1, kapasitas pendinginan adalah 150,8 kW, aliran air adalah 26,21 m³/jam, dan ketahanan air adalah 14,07 kPa. Tentukan kapasitas pendinginan aktual, aliran air, dan hambatan air ketika suhu bulb kering udara masuk 27 derajat, suhu bulb basah adalah 21 derajat, suhu air masuk adalah 7 derajat, dan suhu air outlet adalah 12 derajat.

Larutan:Dari Tabel K1, faktor koreksi k 1=1. 14. Dari Tabel K2, faktor koreksi k 2=1. 27.
Karena itu:

Kapasitas pendinginan aktual (q)= Kapasitas pendinginan kondisi standar × k 1=150. 8 × 1. 14=171. 91 kw
Aliran air yang sebenarnya (V)= Aliran air kondisi standar × k 1=26. 21 × 1. 14=29. 88 m³/h
Resistensi Air yang sebenarnya (P)= Kondisi standar resistansi air × k 2=14. 07 × 1. 27=17. 87 kPa

Pemanas, volume air, tahan air

Kondisi pemanasan: suhu saluran masuk udara 15 derajat, suhu saluran air 60 derajat

Pola	Pipa dua baris			Pipa empat baris			Pipa enam baris			Pipa delapan baris
Pola	Pemanas(KW)	Volume Air (m/h)	Resistensi air (KPA)	Pemanas (KW	Volume Air (MH)	Resistensi air (KPA)	Pemanas (KW)	Volume Air (m³h)	Resistensi air (KPA)	Pemanas(KW)	Volume Air m/h)	Resistensi air (KPA)
Zk -05	34.1	3.23	10.1	50.6	5.01	9.76	59.2	6.49	16.99	77.1	7.85	10.44
Zk -10	67.1	5.89	10.5	99.8	10.35	11.65	124.8	12.96	10.08	151.0	15.70	12.82
Zk -15	101.8	9.16	9.8	149.7	15.08	7.21	173.5	19.5	12.11	205.1	23.52	15.12
Zk -20	135.6	12.14	9.8	199.0	20.16	8.25	248.8	26.21	14.07	289.3	31.96	17.48
Zk -25	168.7	15.83	11.6	249.5	25.12	10.24	311.2	33.90	11.77	353.3	39.11	14.76
Zk -30	202.6	19.2	11.8	304.5	30.12	11.16	380.9	38.90	13.10	448.3	47.00	16.28
Zk -40	270.4	24.82	12.4	399.2	40.03	12.93	480.8	51.61	15.73	592.4	62.27	19.20
Zk -50	337.3	30.61	10.4	512.3	50.25	7.47	556.8	64.52	17.00	641.8	74.93	15.70
Zk -60	404.7	37.24	9.4	609.4	60.04	7.47	581.2	77.42	17.00	766.8	93.67	15.70
Zk -80	539.5	49.1	9.1	796.0	79.88	8.5	386.2	102.89	19.5	1006.0	124.62	17.9
Zk -100	674.5	61.38	9.5	985.1	99.41	8.5	1127.6	128.35	19.5	1272.3	155.46	17.9
Zk -120	808.9	73.65	9.5	1185.9	118.91	8.5	1362.5	153.91	19.5	1533.6	186.51	17.9
Zk -160	1077.8	101.65	11.2	1576.0	158.48	10.3	1688.4	204.67	20.1	2083.2	255.93	32.4
Zk -200	1346.2	127.25	12.8	1970.8	199.3	13.1	2032.7	255.86	26.4	2606.2	310.22	42.4

CATATAN: 1. Referensi kinerja unit pada kecepatan headwind 2,5m/s
2. Koil adalah kumparan tujuan ganda untuk aplikasi panas dan dingin

Fitur utama penangan udara hidronik

Kumparan/penukar panas:

Komponen inti dari penangan udara hidronik adalah koilnya, di mana air panas atau dingin bersirkulasi. Penangan udara memiliki akumparan pemanas(untuk air panas) atau akumparan pendingin(untuk air dingin). Udara melewati gulungan ini, mentransfer panas atau pendinginan ke udara.

Penggemar:

Kipas meniup udara di atas kumparan hidronik untuk meningkatkan perpindahan panas di antara air di kumparan dan udara. Kipas mendorong udara terkondisi ke dalam saluran pasokan untuk mendistribusikannya di seluruh gedung.

Persediaan air:

Sistem hidronik bergantung pada aboiler tengahuntuk air panas atau apendinginuntuk air dingin. Air dipompa melalui pipa ke setiap penangan udara, di mana ia bersirkulasi melalui kumparan.

Pompa:

Pompa yang bersirkulasiPindahkan air panas atau dingin melalui sistem. Pompa memastikan bahwa air terus mengalir ke gulungan penangan udara dan dikembalikan ke sumber pemanas atau pendingin sentral.

Katup Kontrol:

Katup kontrol mengatur aliran air melalui kumparan, yang pada gilirannya mengontrol suhu udara yang dikondisikan. Termostat dan sistem kontrol bangunan sering bekerja dengan katup ini untuk menyesuaikan aliran air sesuai kebutuhan.

Filter Udara:

Penangan udara hidronik biasanya mencakup filter udara untuk menghilangkan debu, kotoran, dan partikulat lain dari udara, meningkatkan kualitas udara dalam ruangan.

Tiriskan wajan dan sistem drainase:

Dalam kasus sistem air dingin, kondensasi dapat terjadi pada koil pendingin. ATiriskan wajanDansistem drainaseKumpulkan dan hapus kelembaban berlebih untuk mencegah kerusakan air atau pertumbuhan jamur.

Aplikasi penangan udara hidronik

Bangunan komersial:

Penangan udara hidronik banyak digunakangedung perkantoran, mal, Danruang ritel. Kemampuan untuk menggunakan air sebagai media perpindahan panas memungkinkan kontrol suhu yang efisien, terutama di ruang besar.

Bangunan perumahan:

Di rumah dengan sistem pemanas atau pendingin yang berseri, penangan udara hidronik digunakan untuk mengkondisikan udara di berbagai kamar. Mereka bekerja dengan baikrumah kelas atas, Apartemen multi-keluarga, DanTempat Tinggal Mewah.

Fasilitas Industri:

Pabrik,gudang, DanpabrikSering menggunakan penangan udara hidronik untuk mempertahankan kondisi yang nyaman bagi pekerja dan melindungi peralatan dari panas berlebih.

Fasilitas rumah sakit dan perawatan kesehatan:

Penangan udara hidronik memberikan kontrol suhu yang tepat, yang sangat pentingruang operasi, kamar pasien, Danlaboratorium, di mana pemanas dan pendinginan mungkin diperlukan.

Pusat Data:

Penangan udara hidronik dapat digunakan untuk mengelola suhupusat datadi mana peralatan server membutuhkan pendinginan yang efisien dan tepat untuk mencegah panas berlebih.
